L'ANATOMIE DE L'APPAREIL PHOTO




LA CHAMBRE NOIRE: la lumière du Jour pénétrant par un petit trou pratiqué sur une paroi d'une pièce obscure, projette sur le mur d'en face l'image inversée de tous les objets qui se trouvent devant cet orifice. Ce phénomène est une conséquence de la propagation rectiligne de la lumière.

Ex. : ARISTOTE, 4 siècles avant J. C (éclipse du soleil)


LÉONARD DE VINCI (camera obscura) j un instrument permettant de calquer la nature.


JEROME CARDAN, en 1550, remplace le petit trou par un disque de verre (lentille convergente).

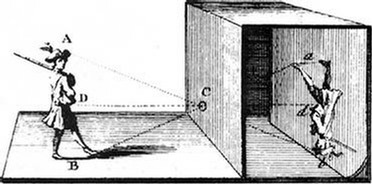

Camera obscura de Léonard de Vinci

L'APPAREIL PHOTOGRAPHIQUE:

Tous les appareils fonctionnent selon le même principe issu de la chambre noire. Une surface sensible (pellicule ou capteur) est ajoutée.

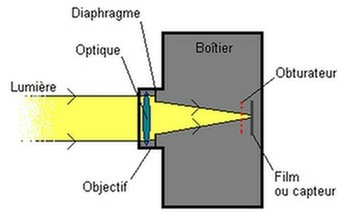

Coupe d'un appareil photo argentique






Appareil photo argentique moyen format à soufflet


LES PRINCIPAUX TYPES D'APPAREILS




1 - L'appareil à viseur simple (viseur optique)


Un oculaire souvent équipé d'un système de lentilles permettant de donner à l'oeil une image à peu près identique à celle qui sera sur la photographie.

* Viseur optique à cadres collimatés


Pour les appareils à objectifs interchangeables (lesquels embrassent des portions plus ou moins larges du sujet selon leur distance focale).

- soit une série de cadres collimatés colorés et lumineux concentriques qui changent quand on change l'optique.

- soit par un réglage optique qui fait varier le grossissement de l'image vue dans le viseur

- soit par des caches évidés.

Viseur optique à cadres collimatés pour appareil photo

* Viseur à cadre dit "iconomètre"


il est constitué, à l'avant, par un cadre métallique, et à l'arrière par un cadre plus petit ou un oeilleton où l'on place l'oeil pour viser.

* La parallaxe


la visée est placée plus haut et généralement à droite ou à gauche par rapport à l'axe optique de l'objectif ce qui entraîne une différence de point de vue.

Correction de l'erreur de parallaxe du viseur d'un appareil photo argentique

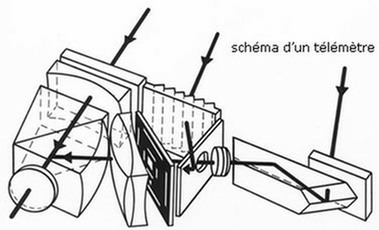

* Correction de la parallaxe: le télémètre


Un appareil à télémètre fonctionne en superposant dans le viseur deux images d'un même sujet vu sous des angles différents.

Si la visée est défectueuse (A), on voit deux images décalées dans le viseur. Lorsque la mise au point est bien réglée (B), les deux images coïncident.

La visée télémétrique dun appareil photo de type Leica

* Avantages de la visée optique (lunette de Galilée)


- généralement très solide, peu encombrant et léger

- télémètre couplé : mise au point excellente, rapide, facile m&me sous faible éclairage.

- visée très lumineuse, non troublée par la vision de la profondeur de champ (tout est net). Les objectifs sont simples, légers et peu encombrants.

- le choix du cadrage et le choix de l'objectif est facile (on voit même ce qui ne sera pas sur la photographie).

- pas de miroir pivotant (fragile et risques de bougé)

- appareil compact que l'on tient bien en mains.

- très silencieux

 * Inconvénients de la visée optique


- parallaxe : les gros plans ne sont pas corrigibles (pas de macrophotographie possible)

- pas de contrôle direct de la profondeur de champ (voir l'image que l'on obtiendra)

- appareils de qualité très coûteux. Ex. LEICA.

- ne fonctionne pas avec tous les objectifs.
