2 - L'appareil réflex mono-objectif (24 x 36 ou 6 x 6)



Il permet de regarder directement à travers l'objectif, de cadrer le sujet avec précision et prévoir avec certitude quelles zones de la scène, depuis le premier plan jusqu'à l'arrière-plan, seront nettes, et quelles soient celles qui seront floues.

La clé du fonctionnement du réflex mono-objectif est un miroir pivotant.


Appareil photo reflex mono-objectif

* Présélection du diaphragme


Pendant la visée, le diaphragme est ouvert au maximum; ce n'est qu'au moment du déclenchement et lorsque le miroir remonte, que le diaphragme se place automatiquement à l'ouverture prévue.

* Avantages de la visée réflex mono-objectif


- élimine la parallaxe

- possibilité de gros plan et de macrophotographie

- contrôle direct de la profondeur de champ. Tout ce que verra l'objectif, l'opérateur le verra aussi (aberrations, . . . )

- ce système fonctionne très bien avec tous les objectifs



* Inconvénients de la visée mono-objectif


- généralement assez fragile, plus lourd et plus encombrant que l'appareil à visée simple

- visée souvent peu lumineuse, troublée par des pertes de lumière à travers les lentilles et les prismes

- mise au point parfois difficile surtout en faible éclairage, lente et moins précise

- les objectifs sont lourds, encombrants et manquent de souplesse à l'emploi

- miroir pivotant fragile et bruyant

- appareil moins compact et moins maniable que la visée optique

- très bruyant (déclic du déclenchement)



3 - L'appareil reflex à deux objectifs (6 x 6)



L'appareil est à miroir fixe, ce qui signifie qu'il faut un objectif pour l'appareil, et un autre objectif pour la visée.

Appareil photo réflex bi-objectifs

* Avantages du réflex à deux objectifs


- construction simple et robuste

- lecture sur un verre dépoli : mise au point aisée

- on peut tenir l'appareil éloigné de l'oeil (par ex. : sur le ventre)

- par très cher pour une bonne qualité d'image (6 x 6)



* Inconvénients du réflex à deux objectifs


- défaut de parallaxe

- image sur l'écran de visée inversée (miroir)

- rarement à objectifs interchangeables

- lent, peu souple



4 - L'appareil de studio: chambre d'atelier à banc optique (30x40)


C'est un appareil de grand format sur un rail rigide fixé sur un pied très stable.

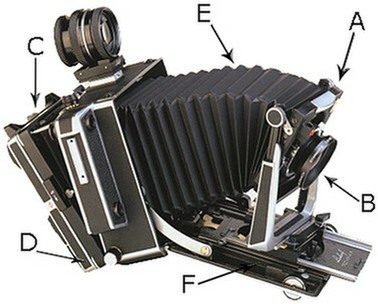

A : corps avant porte-objectif

B : objectif

C : corps arrière porte-châssis

D : châssis

E : soufflet de section carrée

F : crémaillère


Chambre d'atelier à banc optique

La caractéristique fondamentale de la chambre technique réside dans ses possibilités de mouvements de chacun des corps.


- décentrement vertical, vers le haut ou vers le bas.

- décentrement horizontal, vers la droite ou vers la gauche

- bascule verticale

- bascule horizontale



Appareil photo reflex et chambre
